エキスパンダの使用

同配管の冷媒配管を溶接する場合、片側の配管を拡張し、

その部分に同配管を接続して溶接出来るようにするため、

エキスパンダを使用します。

動画説明もありますので、こちらを参照して下さい。



現場の職人さんによっては、スウェージングと呼ぶ方もいらっしゃいます。

元々、配管に刺して、ハンマーで叩いて広げるスウェージングという

工具があり、その呼び名が残っています。

現行は、エキスパンダ(エキパン)の名称で売られているものの方が

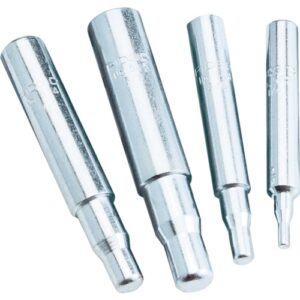

多いです。スウェージングの画像も張っておきます。

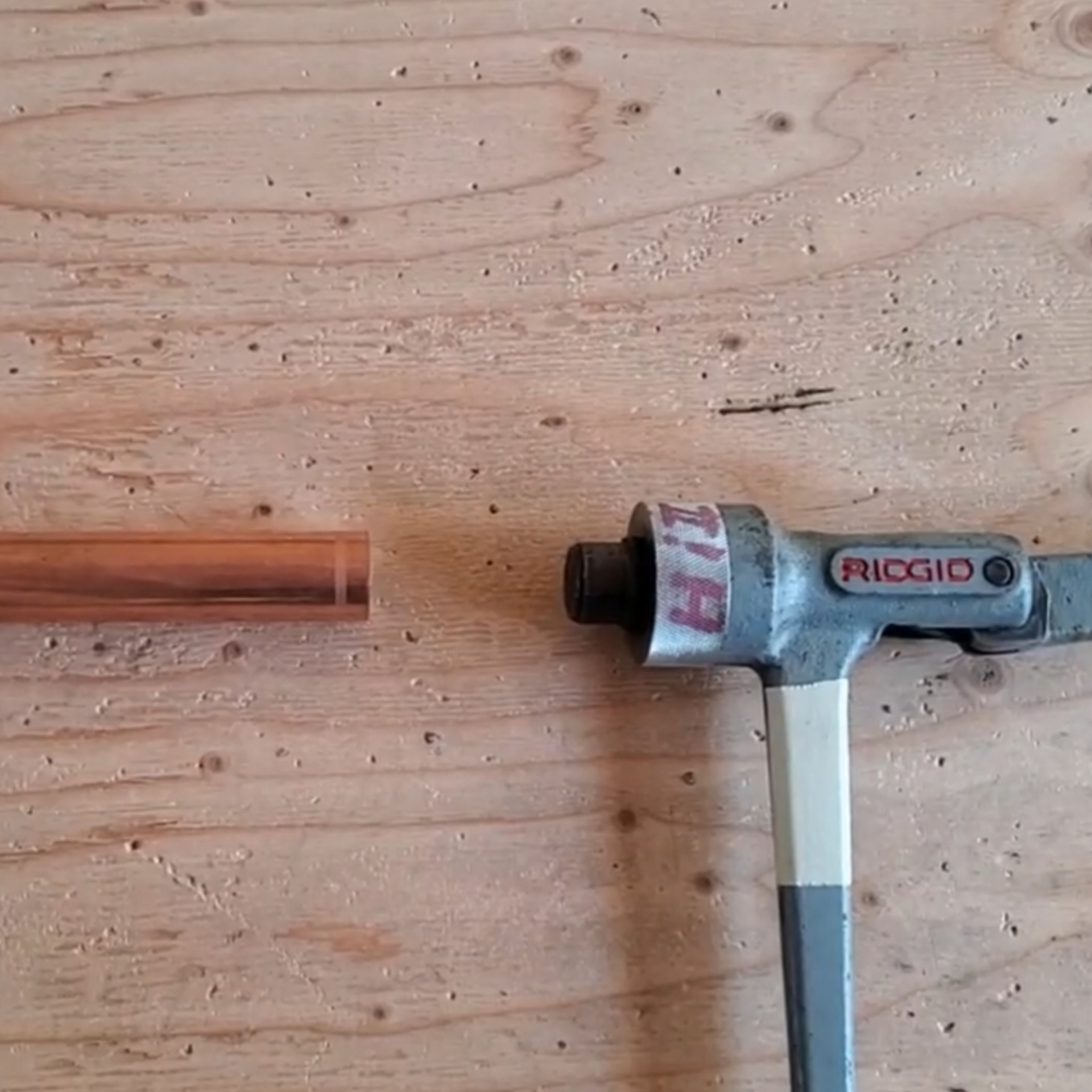

エキスパンダの準備

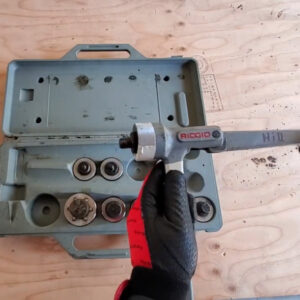

エキスパンダのコマは各配管サイズがあります。

対象のコマを選択して下さい。

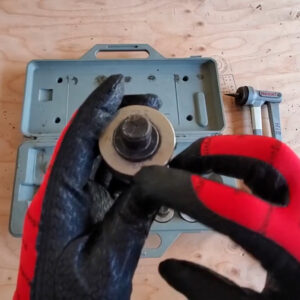

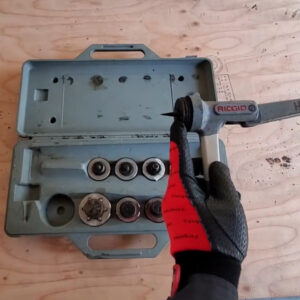

エキスパンダのレバーを開き、中央のピンを引っ込ませます。



コマをねじ込み根元まで入れて下さい。

冷媒管の拡張

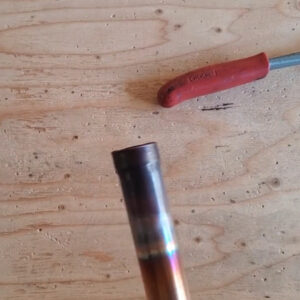

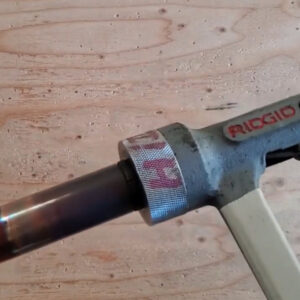

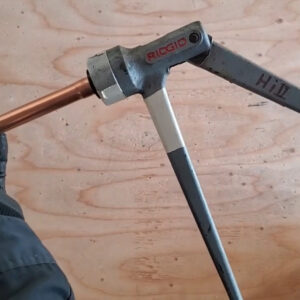

コマの先端を冷媒管の内側に差し込んだらレバーを閉じると、

配管内部でコマが広がり、冷媒配管が拡張されていきます。

拡張の際は、一度で広げず、3回ほどに分け、角度を変えて

拡張して下さい。

冷媒管が冷えていると綺麗に拡がらず、割れてしまいます。

直管の拡張

先ほどまでは、なまし管の説明でしたが、直管の冷媒管の場合、

肉厚が厚く、そのまま広げるのは、結構な力が必要です。

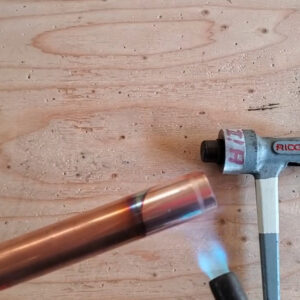

その場合、拡張したい部分を、ガスバーナーや、溶接機で暖めます。

銅管は一度火で温め(なますと言います。)るとやらかくなり、

容易に拡張できるようになります。



温めた直後は、簡単に広げることが可能です。



この場合、一度で広げても、まず割れることはないと思います。
